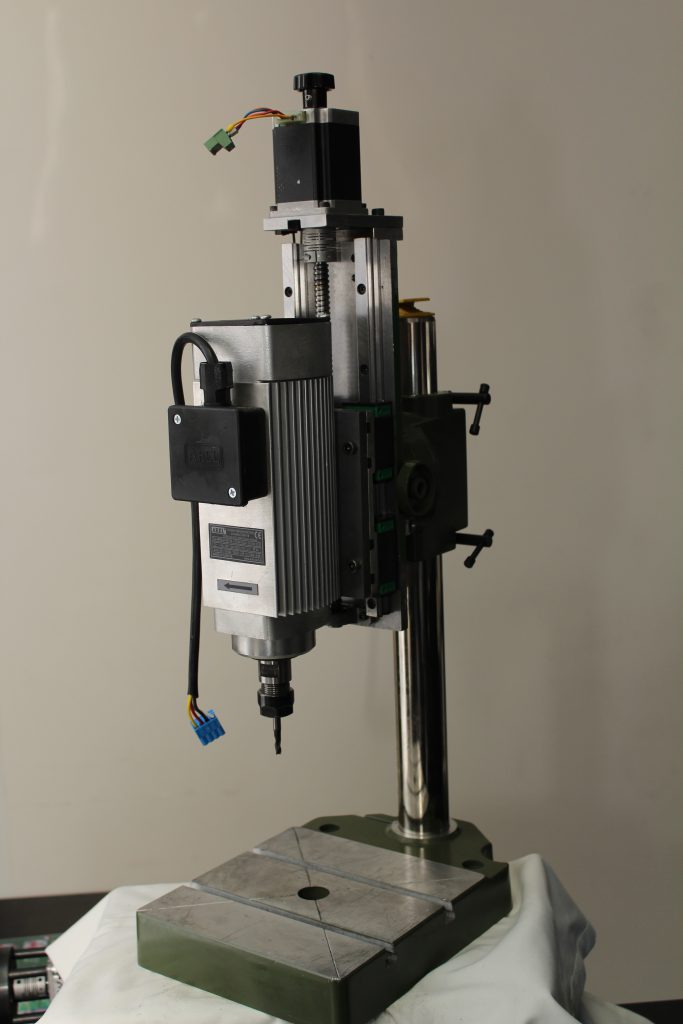

| Hier sieht man,dass die Z Achse mit Schrittmotor vollkommen getrennte Konstruktion besitzt. |
| MODUL-2 Staender Staender mit Drehkopf Staender Tisch Staender-Saeule 550 mm |
Z- Achse
Mit inverter welmaet-Motor 1.5 Kw
| MODUL-3 Z-ACHSE Z ACHSEN SYSTEM mit HALTER mit SCHRITT-MOTOR SPINDEL MOTORHALTER mit SPINDELMOTOR SPINDEL MOTORHALTER mit SPINDELMOTOR |
| MODUL-4 CNC ELEKTRONİK PC SCHRANK Mobil CNC Controller 4 Achsen 3 Driver für Schrittmotoren Bürstenloser Spindel Motor Controler siehe Zubehör Elektronik |
Unsere S- Ausführung ist mit Schwalben-Führungen ausgerüstet. Sie sind den L-Ausführungen gegenüber günstiger.Man muss dabei bedenken,dass bei Schwalben Führungen grössere Kraefte zu übertragen sind.Aber wiederum,ist es bei CNC-Elektronik möglich,dass, bei grossen Geschwindigkeiten,das Programm zu stoppen ist..Deswegen wurden die L Ausführungen entwickelt.
Technische Daten
Zuerst müssen wir klaeren,was S-Ausführung & L-Ausführung ist
S-Ausführung hat eine Schwalben-Führung
L-Ausführung ist eine Linien-Führung. ( Anstatt hier Schwalben- Führungen zu haben, hat die Maschine, auf den Schienen, die Führungswaegen)
Z- ACHSE MODUL 2
zwei ist nicht alleine anzubieten
Z-ACHSE MODUL 3
Motoren sind mit Kugelumlaufspindel M12 X 4 (Steigung),von oben nach unten, durch Kugelumlaufmutter von rechts nach links, für die Montagegenauigkeit, bzw. zur Zentrierung hergestellt. Deswegen ist ein sehr ruhiger Motorenlauf gewaehrleistet. Dies ist auch bei den anderen Maschinenteilen dasselbe.Die Konstruktion ist sehr robust.
Schritt ( Step) Motoren
- Grösse (mm) : 57 x 57 x 76
Kabel- Anzahl : 4
Schritt / Rev : 200
Schrittwinkel : 1/8”
Nennstrom : 2.8 Amp Haltemoment :1,85Nm
Empfehlung : 2 & 3 zusammen bestellen,aber als Maschinenbauer könnte man auf die Idee kommen,das Staender MODUL 2 mit Drehkopf selbst, zu bauen.
oder
MODUL 3:Die Z-Achse ist an einer Maschinenwand oder an einem vorhandenen Gerüst bzw.an einem Automationssystem anzubringen, als Senkrecht Bohrer Schleifer,Spindel oder Fraeser.Auf MODUL 3 sind für vier M5 Senk-Schrauben-Gewinde hergestellt,damit man auf MODUL 3 verschiedene Motoren befestigt. Welmaet EL-RA hat zwei Platten dafür 1.. Standartspindel mit Standartspannhals 43 mm und eine Platte für Bürstenlosehochfrequenz Geschwindigkeits kontrollierte Motoren sind mit einem Inverter zu kontrollieren.
::
