| MODUL-1 Kreuztische Grössen X- ACHSE-Obere Kreuztisch : 232 mm x 143 mm Vorschub: 150 mm Y- ACHSE-Untere Kreuztisch: 210 mm x 212 mm Vorschub: 110 mm |

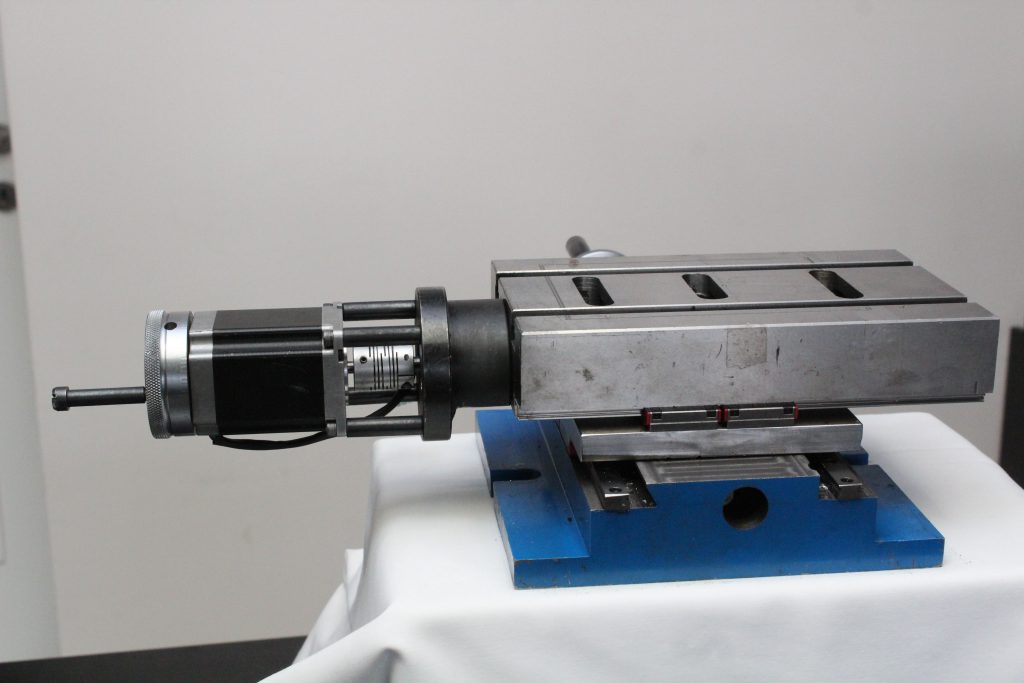

LH
LİNİENFÜHRUNG HİNTERANSICHT
| MODUL-4 CNC ELEKTRONİK PC SCHRANK Mobil CNC Controller 4 Achsen 3 Driver für schrittmotoren Bürstenloser Spindel Motor Controler siehe zubehör Elektronik |
Unsere S- Ausführung ist mit Schwalben-Führungen ausgerüstet. Sie sind den L-Ausführungen gegenüber günstiger.Man muss dabei bedenken,dass bei Schwalben Führungen grössere Kraefte zu übertragen sind.Aber wiederum,ist es bei CNC-Elektronik möglich,dass, bei grossen Geschwindigkeiten,das Programm zu stoppen ist..Deswegen wurden die L Ausführungen entwickelt.
Technische Daten
Zuerst müssen wir klaeren,was S-Ausführung & L-Ausführung ist
S-Ausführung hat eine Schwalben-Führung
L-Ausführung ist eine Linien-Führung. ( Anstatt hier Schwalben- Führungen zu haben, hat die Maschine, auf den Schienen, die Führungswaegen)
X – Y ACHSE MODUL 1
Die eigentliche Idee der Konstruktion ist aus der Grundlage des klassichen Fraesens entwickelt worden.All diese Geraete sind mit Schritt (Step) Motoren angetrieben. Diese Motoren haben Doppel-Achsen. Sie können dadurch die Motoren ohne Elektronik der Fraesmaschine, führen. Wir liefern unsere Maschinen immer mit Motoren.Falls Motoren ohne Kurbeltrieb bestellt werden,bleiben die Kosten konstant.Deswegen haben wir diese Ausführung weggelassen.
Motoren sind mit Kugelumlaufspindel M12 X 4 (Steigung),von oben nach unten, durch Kugelumlaufmutter von rechts nach links, für die Montagegenauigkeit, bzw. zur Zentrierung hergestellt. Deswegen ist ein sehr ruhiger Motorenlauf gewaehrleistet. Dies ist auch bei den anderen Maschinenteilen dasselbe.Die Konstruktion ist sehr robust.
Schritt ( Step) Motoren
- Grösse (mm) : 57 x 57 x 76
Kabel- Anzahl : 4
Schritt / Rev : 200
Schrittwinkel : 1/8”
Nennstrom : 2.8 Amp Haltemoment :1,85Nm
